Bombas normalizadas de carcasa partida.

Resumen

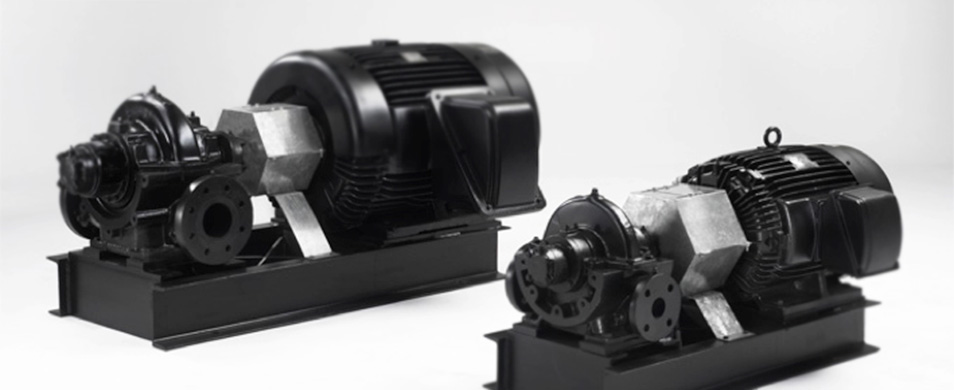

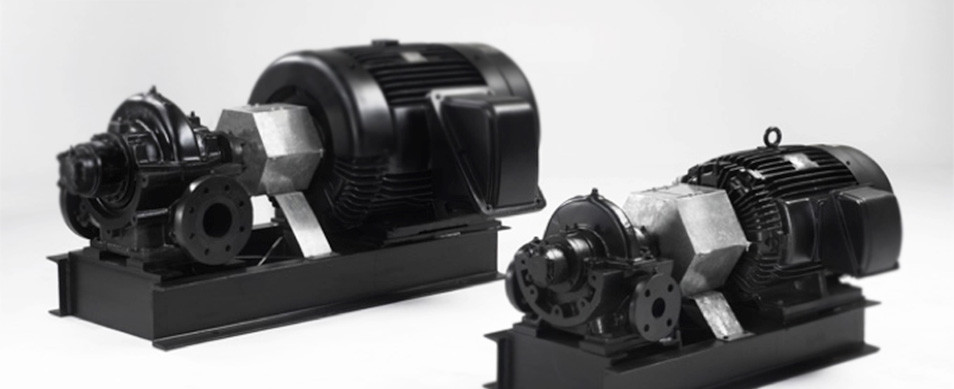

La gama HS de Grundfos se compone de bombas centrífugas horizontales de volutas de una sola etapa, entre cojinetes, no autocebantes y de carcasa dividida. Su diseño, que presenta una división axial, permite desmontar fácilmente la parte superior del alojamiento y acceder a los componentes de la bomba (los cojinetes, los anillos de desgaste, el impulsor y el sello del eje) sin que esto afecte al motor o a las tuberías.

bombasHS1

El alojamiento independiente del cojinete permite realizar su mantenimiento de manera sencilla, sin necesidad de desmontar la parte superior del alojamiento. El diseño con una doble voluta reduce la carga radial sobre el eje, prolongando la vida útil de los componentes, minimizando las vibraciones y consiguiendo un funcionamiento silencioso de la bomba.
Asimismo, todas las bombas de la gama HS ofrecen elevadas eficiencias. Estas bombas poseen una elevada eficiencia energética y una extensa vida útil y facilitan la realización de las operaciones de mantenimiento; además, los costes asociados a su ciclo de vida son bajos.
Las bombas de la gama HS son idóneas para aplicaciones personalizadas y se encuentran disponibles en un amplio abanico de variantes. Su elevada eficiencia y los bajos costes asociados a su ciclo de vida hacen que las bombas de la gama HS resulten idóneas para cualquier edificio comercial, proyecto industrial o uso general.

Aplicaciones:

– Sistemas contra incendio son sello FM.
– Sistemas de aire acondicionado o calefacción.
– Suministro público de agua.
– Sistemas de refrigeración o calefacción de distrito.
– Instalaciones públicas de suministro de agua.
– Refrigeración de procesos.
– Irrigación.

Datos Técnicos:

– Caudal: hasta 3.500.000 l/h.
– Altura: hasta 240 mca.
– Tensión de alimentación: 3×380-415V, 50Hz.

Características y ventajas

– Servicio sencillo: diseño de carcasa dividida.
– La doble aspiración minimiza la carga axial, lo que posibilita una vida útil más extensa de los anillos de desgaste, los sellos de los ejes y los cojinetes.
– La doble voluta reduce las fuerzas radiales y minimiza el ruido y las vibraciones.
– El diseño incluye alojamientos independientes para los cojinetes y permite acceder a los componentes de la bomba sin necesidad de desmontar la mitad superior del alojamiento.
– Elevada eficiencia energética.
– Bajos costes asociados a su ciclo de vida.
– Existe una gran cantidad de variantes de los productos.

Construcción:

Cuerpo de hierro fundido GG-25 (clase 35) en su versión estándar. También pueden ordenarse versiones con otros materiales de construcción.
Las superficies internas están tratadas para altos rendimientos. Las unidades producidas son probadas hidrostáticamente al 150% de la presión máxima de trabajo.
El rotor es fundido en una única pieza de bronce, balanceado estática y dinámicamente.
Opción de sello mecánico.

Descargar Folleto > Descargar Curvas >
