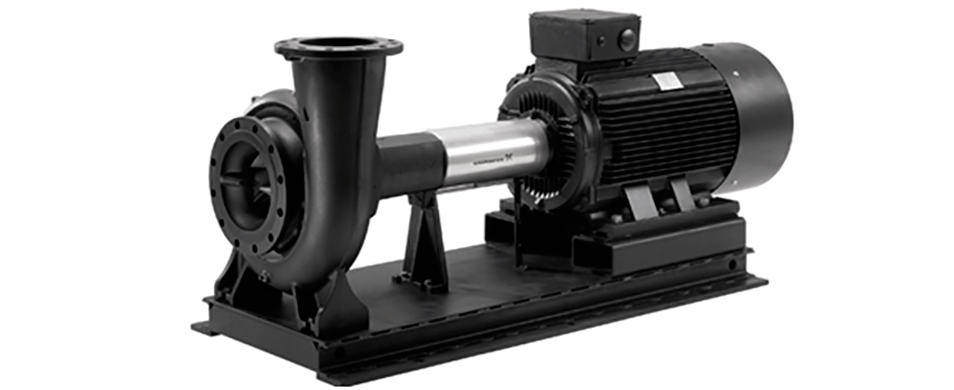

Bombas normalizadas sobre bancadas (de eje libre).
Resumen:
Las bombas NK y NKG de Grundfos se utilizan en aplicaciones de suministro de agua, aplicaciones industriales de aumento de presión y trasiego de líquidos, aplicaciones HVAC (calefacción, ventilación y aire acondicionado), irrigación e industrias de procesado.
Las bombas con aspiración axial de Grundfos son bombas multifuncionales que pueden utilizarse en distintas aplicaciones en las que sea necesario disponer de un suministro fiable y económico. Las bombas con aspiración axial tienen cinco campos de aplicación principales: suministro de agua, aplicaciones industriales de aumento de presión y trasiego de líquidos, aplicaciones HVAC (calefacción, ventilación y aire acondicionado) e irrigación.
Todas ellas son bombas centrífugas de voluta de una sola etapa y no autocebantes que disponen de una conexión de aspiración axial, un puerto de descarga radial y un eje horizontal. Las gamas NK y NKG de Grundfos incluyen una serie completa de bombas de acoplamiento largo que cumplen íntegramente los requisitos de la norma EN 733 o de la norma ISO 2858. El diseño de las bombas incluye un sistema de extracción trasera que posibilita el desmontaje del motor, el acoplamiento, el soporte del cojinete y el impulsor sin que esto afecte al alojamiento de la bomba o a las tuberías. Incluso permite a una sola persona realizar el servicio de las bombas de mayor tamaño con la ayuda de una grúa. Las bombas que cumplen los requisitos de la norma ISO 2858 se encuentran disponibles con cojinetes con una vida útil de 100.000 horas y pueden incorporar sellos dobles. También existe una versión opcional fabricada en acero inoxidable.
Aplicaciones:
La línea NK esta formada por bombas multi-proposito optimas para abastecimiento de agua en filtración, movimiento de agua, presurización en grandes edificios, aplicaciones industriales, sistemas de lavado, sistemas contra incendio, sistemas de calefacción y refrigeración, irrigación, etc.
Datos Técnicos:
– Caudal: hasta 1.900.000 l/h.
– Altura: hasta 145 mca.
– Presión: max. 16 bar.
– Temperatura de liquido: -25ºC hasta 140ºC.
– Tensión de alimentación: 3×380-415V, 50Hz.
Características y ventajas:
– La optimización de los aspectos hidráulicos del alojamiento y el impulsor consiguen un caudal de líquido que no se ve sometido a obstáculos.
– La existencia de una junta teórica entre el alojamiento y la cubierta garantiza que no exista riesgo de fugas.
– El alojamiento, el impulsor y el anillo de desgaste se fabrican en distintos materiales, lo que mejora la resistencia a la corrosión y elimina la presencia de elementos adherentes.
– Diseño con un sistema de extracción trasera que facilita el desmontaje de cara a la realización de operaciones de servicio.
– La bomba presenta un revestimiento por electrodeposición que mejora su resistencia a la corrosión.
– Existen bombas con motores IE1, IE2 e IE3.
– PN 10/16 y 25 bar.
– Para temperaturas de hasta 180 °C.
– Existen distintas variantes de las bombas, con diferentes sellos de eje y fabricadas en distintos materiales.
Construcción:
Las bombas centrifugas mono-etapa no autocebante con succión axial, descarga radialy eje horizontal. Los puntos de trabajo nominales y dimensiones son según EN733 (10 bar) pero están diseñadas para el funcionamiento con 16 bar cuando el sello mecánico lo permite.
La succión y la descarga son según EN1092-2 PN10 o 16.
Todas las bombas están dinámicamente balanceadas según ISO1940 clase 6.3.
Los impulsores son hidráulicamente balanceados.
Cuerpo y motor están montados sobre una base en común según EN23661.
Debido al diseño back pull-out impulsor y sello mecánico pueden ser desmantelados sin quitar la voluta de la cañería.
Puede solicitarse su manufactura en variedad de materiales.
