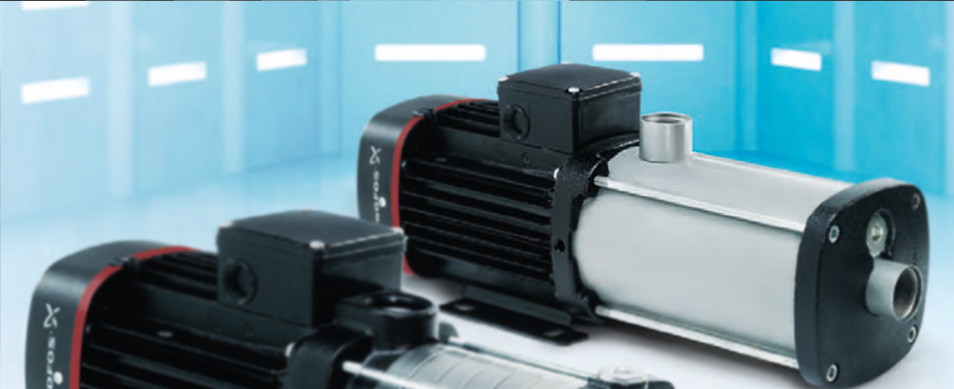

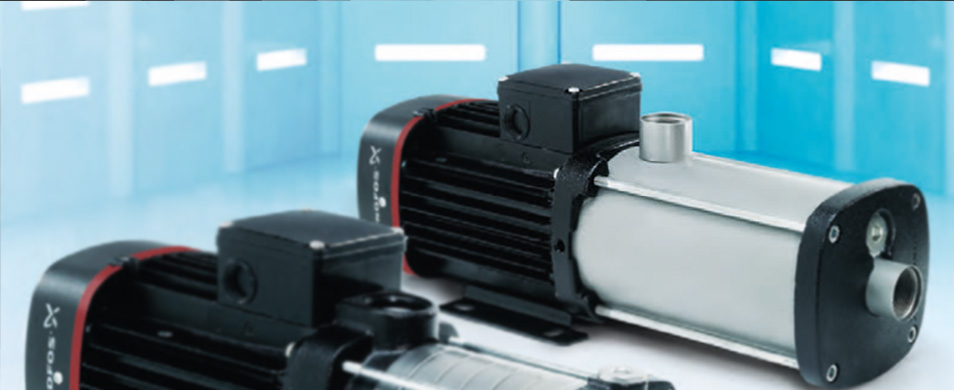

Bombas centrifugas multicelulares horizontales.
Resumen
Dos de las principales características de las bombas horizontales de etapas múltiples son su compacidad y modularidad (cuyas iniciales dan lugar a las siglas CM) y que posibilitan el uso de numerosas configuraciones. La bomba se compone básicamente de una serie de módulos intercambiables, todos los cuales se han diseñado para obtener un funcionamiento conjunto óptimo, independientemente de cuál sea la aplicación.
Las bombas son de tipo compacto.
La diferencia entre las gamas de bombas CM y CME radica en el motor. Las bombas CM cuentan con motores de conexión a la red eléctrica, mientras que los motores que incorporan las bombas CME poseen un convertidor de frecuencia integrado.
Tanto las bombas CM como las CME disponen de cierres mecánicos de eje.
Las bombas de las gamas CM y CME se encuentran disponibles en hierro fundido o acero inoxidable AISI 304/DIN 1.4301, que puede utilizarse con agua y líquidos no corrosivos, y AISI 316/DIN 1.4401, que ofrece un elevado grado de protección frente a la corrosión que pueden generar los líquidos agresivos.
Aplicaciones:
Para uso domestico (poseen bajo nivel de ruido), agropecuario (riego, booster, etc.) y en construcciones civiles (torres de enfriamiento, elevación, etc.). En general se utilizan para aumento de presión, trasiego y circulación, y en toda aquella aplicación que requiera confiabilidad y durabilidad. Pueden bombear liquidos sin solidos ni fibras y también liquidos agresivos y viscosos, dentro de las calidades permitidas en las compatibilidades de sus materiales constituyentes. Las versones CME vienen equipadas con variador de frecuencia incorporado, programable y con protección de motor, ideales para mantener presión constante con caudal variable y en procesos de control de temperatura.
Datos Tecnicos:
– Caudal: hasta 30.000 l/h.
– Altura: hasta 140 m.
– Presion de trabajo: máximo 16 bar.
– Temp. Del liquido: -20ºC a +90ºC según el modelo, y a pedido se puede aumentar el rango de -30ºC a +120ºC.
– Tensión de alimentación monofásica y trifásica en distintos valores de voltajes con tolerancias de ±10%, en 50Hz o 60 Hz.
– Motor IP55 Clase F, con protección térmica incorporada.
Características y ventajas:
– Diseño compacto.
– Estructura modular/soluciones personalizadas.
– Utilización a nivel mundial.
– Gran fiabilidad.
– Servicio sencillo.
– Amplia gama de rendimiento.
– Bajo nivel de ruido.
– Sistema hidráulico de elevado rendimiento.
– Piezas de hierro fundido con un recubrimiento por electrodeposición.
– Soluciones personalizadas.
– Motor Grundfos.
Construccion:
Las electrobombas monoblock CM y CME son del tipo centrifugas horizontales multicelulares no autocebantes, equipadas con sello mecanico en una gran variedad de alternativas según la aplicación (carbón, oxido de aluminio y carburo de silicio, EPDM, viton, etc.).
Variedad de modelos:
• CM-A: Cuerpo de aspiración y descarga en fundición de hierro tratado por cataforesis, internos de inoxidable AISI 304 y eje en AISI 431.
• CM-I: totalmente en acero inoxidable AISI 304.
• CM-G: totalmente en acero inoxidable AISI 316.
• CME: todos con motor MGE electonico de velocidad variable.
